Z45T閘閥結構形式
發布時間：2019-12-10 14:20:37
問：Z45T閘閥結構形式是什么樣的？
般德閥門：Z45T閘閥，根據型號我們可以判斷出這是一個灰鑄鐵的暗桿法蘭閘閥。在小編之前的文章中有提到過暗桿閘閥的一些結構特點，今天小編再跟您詳細說一下。
Z45T閘閥的閥體材質是灰鑄鐵、連接形式為法蘭連接、結構形式是暗桿、密封面為黃銅密封，該類閥門通常用于水系統管道上使用，公稱壓力不超過16公斤。

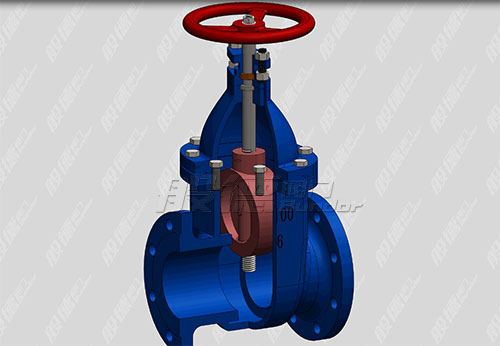

Z45T閘閥結構圖
從上圖我們可以看出Z45T閘閥（暗桿閘閥）的結構形式，閥桿置于閥體內部，當轉動手輪時，從外部是看不到閥桿運動的，閥桿上的螺紋在閥體內部，當轉動閥桿時，閥桿在手輪中心頂端的螺母和閥體上面的導槽作用下，直線的升起和落下，閥桿上的螺紋又帶動閘板一起做升降運動，從而實現了暗桿閘閥的開啟和關閉。注：閘板的運動方向是和管道內介質流動方向垂直的。
與明桿閘閥不同的是，Z45T暗桿閘閥在工作的過程中，整體的高度不變，它占用的空間更小一些，一般都安裝在空間有限的地方，比如室內，地下等。
Z45T閘閥是需求量比較大的一種閥門，般德閥門長期供應DN50以上口徑的暗桿鑄鐵法蘭閘閥，如果您有采購需求，隨時跟我們聯系。
