暗桿法蘭閘閥Z45X型號規格
發布時間：2020-04-15 16:34:21
問：般德閥門，可不可以介紹一下暗桿法蘭閘閥Z45X型號規格？
答：Z45X即為閘閥的型號，其中Z代表閘閥，4代表法蘭連接，5代表暗桿結構，X表示為橡膠密封。
所以Z45X型號完整的表述就是軟密封的暗桿法蘭閘閥。
另外根據型號我們還可以推斷出，該閘閥閥體材質為球墨鑄鐵，該閘閥可以最大承壓為16公斤。所以完整的暗桿法蘭閘閥Z45X型號為，Z45X-10/16Q.
軟密封閘閥主要用于水系統管道上，耐溫性和承壓性較差，但是在低壓常溫的水管道上，具有非常好的密封性能。

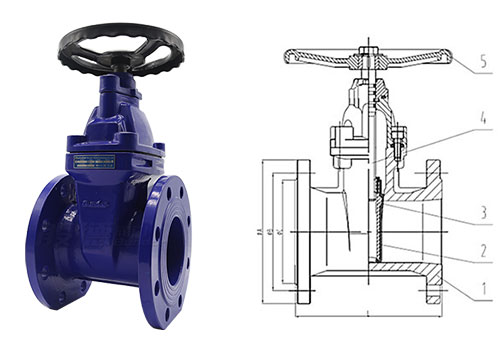

暗桿法蘭閘閥Z45X-10/16Q規格
| 公稱尺寸 | 結構長度F4 | PN16 | |||
| DN | NPS（英寸） | L | ΦA | ΦB | ΦC |
| 50 | 2'' | 150 | 165 | 125 | 102 |
| 65 | 2 1/2'' | 170 | 185 | 145 | 122 |
| 80 | 3'' | 180 | 200 | 160 | 138 |
| 100 | 4'' | 190 | 220 | 180 | 158 |
| 125 | 5'' | 200 | 250 | 210 | 188 |
| 150 | 6'' | 210 | 285 | 240 | 212 |
| 200 | 8'' | 230 | 340 | 295 | 268 |
以上尺寸規格信息僅供參考，詳細請咨詢在線客服。
