三偏心蝶閥原理圖
發布時間：2020-07-09 14:45:41
問：般德閥門您好，能不能詳細解釋一下三偏心蝶閥原理，有沒有三偏心蝶閥原理圖？
答：三偏心蝶閥原理圖如下：

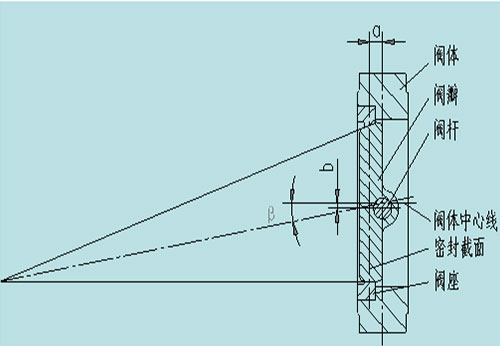

上圖所示為一種典型的三偏心密封蝶閥密封副結構簡圖。
（1）結構特征。閥板回轉中心（即閥門軸中心）與閥板密封截面形成一個尺寸α偏置，并與閥體中心線形成一個尺寸b偏置；閥體密封面中心線與閥座中心線（即閥體中心線）形成一個角度為β的角偏置。
（2）密封原理。由于在雙偏心密封蝶閥的基礎上，將閥座中心線再與閥體中心線形成一個β角偏置，當三偏心密封蝶閥處于完全開啟狀態時，其閥板密封面會完全脫離閥座密封面，并且在閥板密封面與閥座密封面之間形成一個與雙偏心密封蝶閥相同的間隙y。

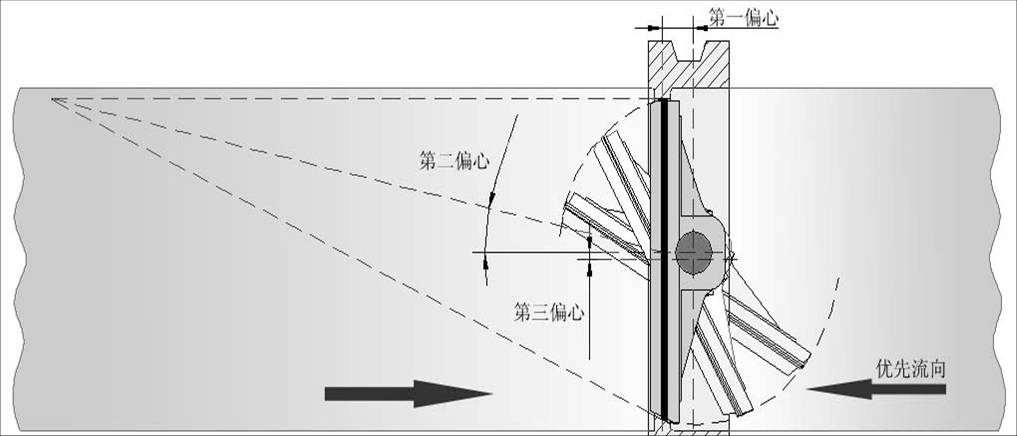

通俗一點解釋：
1.蝶板回轉軸線與密封面偏置一個距離；
2.蝶板回轉軸線與閥體通道中心線偏置一個距離；
3.閥座回轉軸線與閥體通道軸線形成一個角度。
