手動閘閥型號規格大全
發布時間：2021-12-08 13:53:39
手動閘閥是指需要人工轉動手輪操作閥門開啟和關閉的閘閥，常見手動閘閥型號有：
灰鑄鐵法蘭閘閥型號Z41T ，Z45T
球墨鑄鐵法蘭閘閥型號Z45X，Z41X
鑄鋼法蘭閘閥型號Z41H，Z41Y
不銹鋼法蘭閘閥型號Z41W
螺紋閘閥型號 Z11T， Z11H， Z11Y ，Z11W
刀閘閥型號Z73W， Z73X ，Z73Y
不同型號的手動閘閥規格也不相同，我們以般德閥門熱賣的鑄鋼閘閥Z41H-25C為例，為您介紹一下手動閘閥規格。

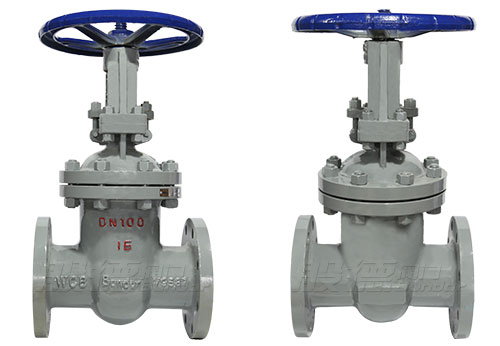

鑄鋼手動閘閥型號Z41H-25C，規格參數如下:
| 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 |
| 參照標準 | GB/T 12234-2008 | GB/T 12221-2005 | JB/T 9092-1999 | GB/T 9113-2010 |
| 名稱 | 閥體 | 閥座密封 | 閥板 | 手輪 |
| 材質 | WCB | Cr系不銹鋼+507鉬 | WCB+2Cr13 | DI |
| 公稱尺寸 | PN25 | |||
| DN | L | ΦA | ΦB | ΦC |
| 25 | 160 | 115 | 85 | 65 |
| 32 | 180 | 135 | 100 | 78 |
| 40 | 200 | 145 | 110 | 85 |
| 50 | 250 | 160 | 125 | 100 |
| 65 | 265 | 180 | 145 | 120 |
| 80 | 280 | 195 | 160 | 135 |
| 100 | 300 | 230 | 190 | 160 |
以上手動閘閥規格參數僅供參考，更多詳細參數請點擊在線客服咨詢。
