手動對夾蝶閥的驅動裝置主要是手輪和手柄。在啟閉所需力矩不大的閥門上都可以采用手動裝置、手輪或手柄直接固定在閥桿或閥桿螺母上，手輪直徑的大小根據有關標準規定或根據閥門啟閉所需的力矩按標準確定，加在手輪或手柄上的啟閉力不能超過360N，其形狀和尺寸可按JB/T93—2008的規定。在公稱尺寸DN較小的手動對夾蝶閥上還可以采用鋼板，鋁合金或塑料壓制的手輪。蝶閥還有一種采用萬向聯軸節的遠距離操作手動裝置。3Kv般德閥門

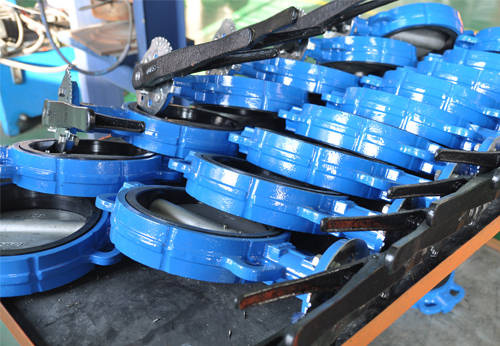

手動對夾蝶閥手柄與渦輪驅動裝置3Kv般德閥門

手動對夾蝶閥的手柄主要與齒輪配合使用，而手輪則需要與渦桿驅動裝置配合使用。在閥門的操作力超過360N的情況下，往往采用圓柱直齒齒輪、圓錐齒輪和渦桿驅動裝置，以減小啟閉時所需的力。手柄與渦輪有什么不同呢？首先是驅動方式不同。渦輪蝶閥主要是通過手輪的轉動帶動內部的齒輪的轉動從而使得閥板進行旋轉，進行閥板的啟閉。手柄蝶閥主要是利用手柄的轉動使閥板轉動進行啟閉。其次，手柄操作時所需力較大，所以應用的閥門通徑一般在250mm以下。因此手動對夾蝶閥的手柄與渦輪驅動在公稱通徑上也有不同。3Kv般德閥門

手動對夾蝶閥的驅動裝置操作規程 3Kv般德閥門

1、操作人員應熟悉手動蝶閥的構造及工作原理。3Kv般德閥門

2、手動蝶閥開啟力超過15kg，如果感到特別費勁應排除一下產品故障。3Kv般德閥門

3、當手動蝶閥閉合后應將手柄反轉一兩轉，這有利于手動蝶閥的再次開啟。3Kv般德閥門

4、長期閉合的手動蝶閥附近會有泥沙積區，這些泥沙會對手動蝶閥的開合形成阻力。3Kv般德閥門

5、開啟時，應反復做開合動作，促使沉積泥沙的松動。3Kv般德閥門

6、若發現手動蝶閥附近經常有泥沙沉積現象，應經常開閉手動蝶閥，以利于積沙的排除。3Kv般德閥門

7、對于長期不啟閉的手動蝶閥，也應定期運轉一兩次，以防止銹死或淤死。3Kv般德閥門

8、每六個月檢查一次軸端有否泄露，若有泄露應及時更換填料。3Kv般德閥門
