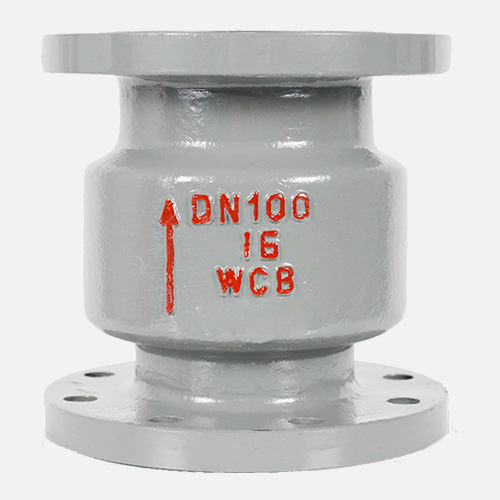

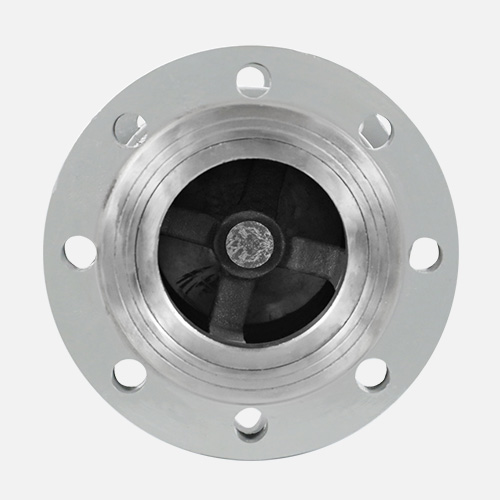

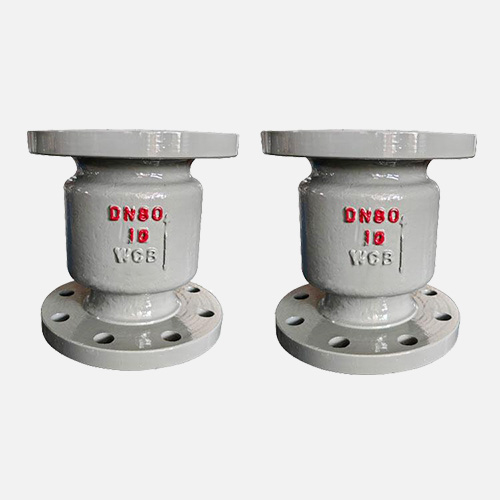

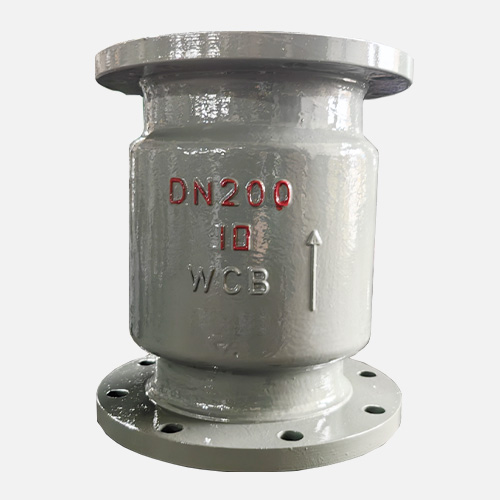

鑄鋼立式止回閥H42H-16C

【產品型號】: H42H-16C

【通徑】: DN15-DN500

【公稱壓力】: PN16/25/40/63/100

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2023-05-26 12:15:42

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
外觀平整美觀

內件數控機床加工，外觀加工后進行2次拋丸，外觀平整美觀
閥座更耐磨

閥座堆焊cr系不銹鋼，增加閥座耐磨性
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測
環氧樹脂噴涂

采用環氧樹脂噴涂，噴涂厚度達到250μm

產品介紹

立式止回閥是閥瓣沿著閥體垂直升降的止回閥，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣降落在閥座上，起阻止介質逆流作用，立式止回閥應安裝于垂直管路上；廣泛適用于水處理、石油、化工、火力電站等各種工況的管路上，主要作用是防止介質倒流、防止泵及其驅動電機機反轉。

產品參數

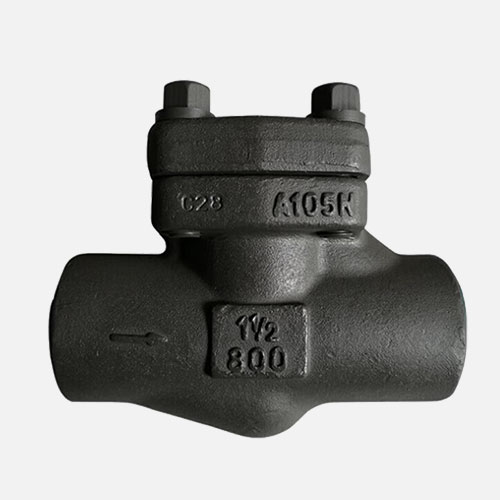

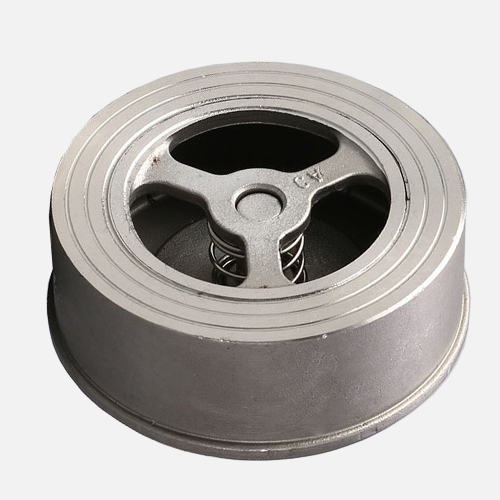

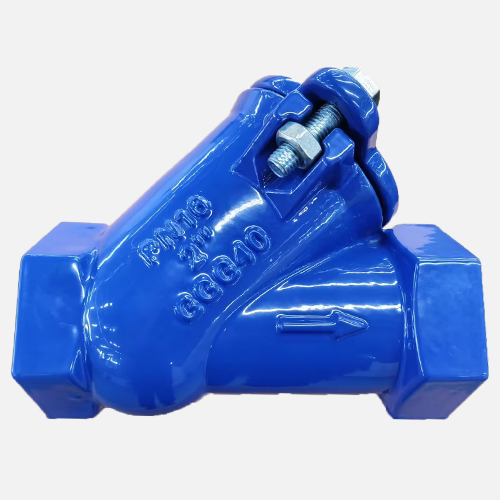

相關產品

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12235	GB/T 12221	GB/T 26480	JB/T 79.1

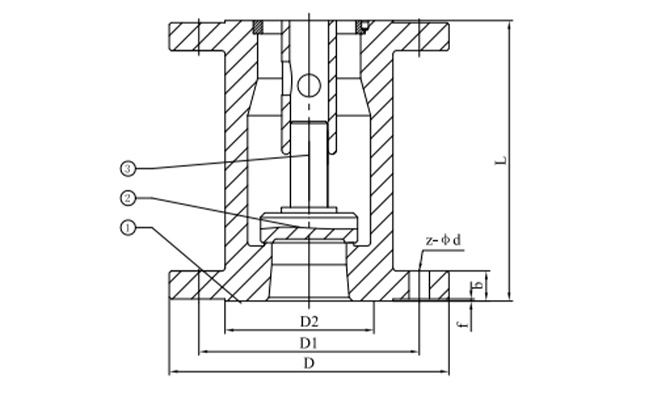

名稱	1-閥體	2-閥瓣	3-閥桿
材質及說明	WCB	A105+13Cr	2Cr13

DN	NPS（英寸）	L	D	D1	D2	Z-φd
32	1 1/4''	120	135	100	78	4-18
40	1 1/2''	150	145	110	85	4-18
50	2''	170	160	125	100	4-18
65	2 1/2''	180	180	145	120	4-18
80	3''	200	195	160	135	8-18
100	4''	210	215	180	155	8-18
125	5''	270	245	210	185	8-18
150	6''	300	280	240	210	8-23
200	8''	380	335	295	265	12-23
250	10''	400	405	355	320	12-26
300	12''	420	460	410	375	12-26
350	14''	480	520	470	435	16-26
400	16''	540	580	525	485	16-30

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
